结构

电介质

双向可拉伸聚丙烯薄膜

电极

金属化镀层（Zn/AL）

灌封

塑壳，塑盖（阻燃PBT）

浸渍料

环氧（阻燃，符合RoHS要求）

连接端子

护套线+插接端子（6.3x0.8或4.8x0.8，外套绝缘护套）或#250焊片引出

安装方式

平底或者M8螺栓（最大扭矩5Nm）

尺寸范围

Φ27…40mm，H60…85mm

技术规格

额定容量C_R

单体1μf，2μf……20μf

额定电压V_R

200Vac……450VAC

额定频率f_R

50/60Hz

容量偏差

±5%，其它偏差范围可根据要求生产

安全等级

P2 (IEC60252-1)

寿命等级

400Vac，B级；450Vac，C级(IEC60252-1)

最大允许值

最大允许电压

1.1·V_R (V_R =额定电压)

最大允许电流

1.3·l_R (l_R =额定电流)

测试数据

端子间交流耐压V_TT

2.0·V_R2s

极壳间耐压

3000VAc,2s

绝缘电阻R_lns或时间常数T（20℃，湿度≤65%）

≥10,000s

损耗tan 6(20℃)

≤1.5 x 10-3(1000Hz)

dV/dt_(max)

10V/us

气候数据（IEC60068-1）

温度氛围T_min/T _max

-40/+85(℃),-25/+85(℃), -25/+70(℃)

测试周期（湿热实验）

21天

特性

安全特性

安全膜保险丝断开保护，最大允许故障电流10000A满足UL810标准

性能特性

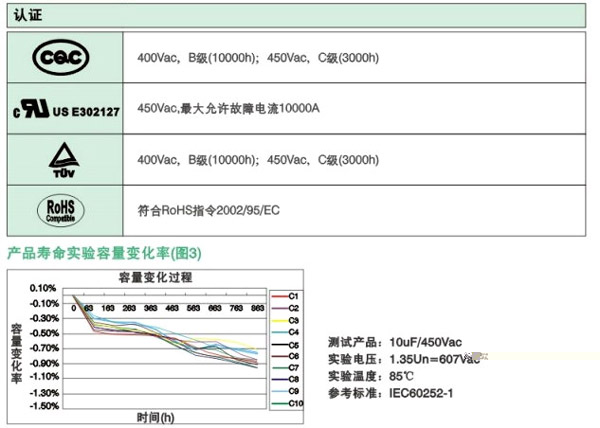

采用特设计的金属化安全膜，保险丝根据薄膜分块大小和电流密度设计，提高安全防爆性能，同时采用特殊的方阻蒸镀，提高产品寿命（见图3）。
